9090工业铝型材截面图参数详解

文章出处：责任编辑：发布时间：2021-12-01 08:10:31 点击数：- 【大 中 小】

9090工业铝型材也就是体现截面尺寸，选择这款型材来做框架，从截面图纸上面我们能找到很多需要的数据参数，这些参数意味着能计算出用它来定制框架能否达到我所要的承重，这款9090工业铝型材在市面上常规规格不多，下面通过这两张三维图纸我们来了解一下具体参数，看图纸上面体现哪些数据。

9090铝型材截面参数

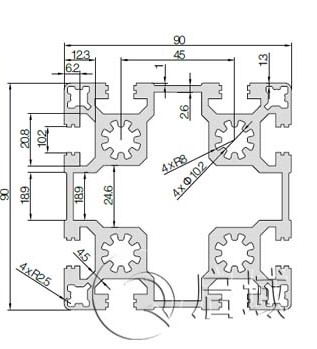

图一为QY-10-9090工业铝型材，我们从图纸上面能看到密密麻麻的数据，这款型材上面体现截面宽度和高度90x90，槽宽为10.2，多处来的0.02mm是方便配件的安装，壁厚为2.1mm，每米的重量为：6.47kg/m，集合惯性：lx：191.25 cm4，ly：191.25 cm4，截面惯性：Zx：42.50 cm3，Zy：42.50 cm3等，从图中还可以看出很多数据，这里就不一一介绍，定制一个框架主要看的数据这里给大家罗列出来了，大家可以根据数据对照图纸查看。

9090重型铝型材截面参数

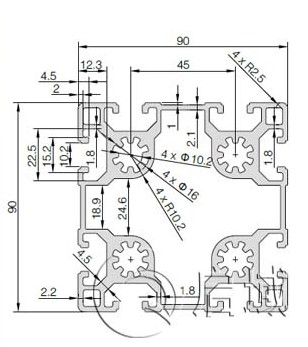

图二为QY-10-9090W型材，也是一样看图纸上面体现很多数据，这里也是跟图一一样，把定制框架要看的主要数据罗列一下。截面宽度和高度为90x90，槽宽为10.2，多出来的0.02mm是方便配件安装，壁厚为2.3mm，每米的重量为7.52kg/m，集合惯性：lx：191.25 cm4，ly：191.25 cm4截面惯性：Zx：42.50 cm3，Zy：42.50 cm3等。其它数据可以从图中看出来。
以上是对9090工业铝型材截面参数做了简单介绍，上海9323彩10余年厂家型材及配件规格齐全，每款产品样册上面选型参考数据，可以致电厂家，可提供样品和样册的邮寄。
