铝型材内置连接件安装开孔尺寸介绍

文章出处：责任编辑：发布时间：2024-11-13 15:47:29 点击数：- 【大 中 小】

铝型材内置连接件，别名又叫“哨子连接件”，适用于型材十字连接或者直角连接，在使用它连接时，需要在型材上提前打安装工艺孔。那么问题来了，这个安装孔的尺寸一般为多少合适呢？今天小编就来给大家介绍下铝型材内置连接件安装开孔的尺寸大小。

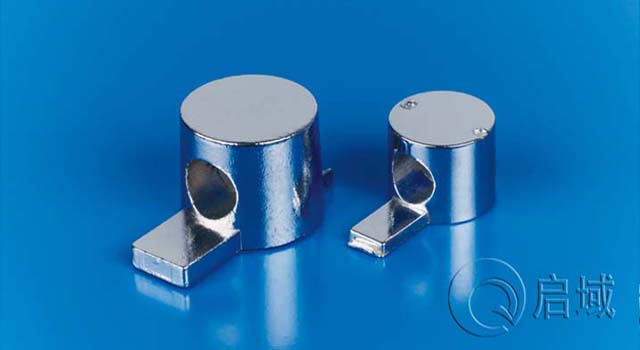

内置连接件

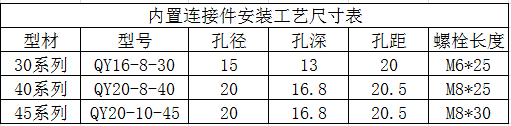

下面我们先来看一张内置连接件安装工艺尺寸表，大家可以作个参考。

内置连接件孔位尺寸

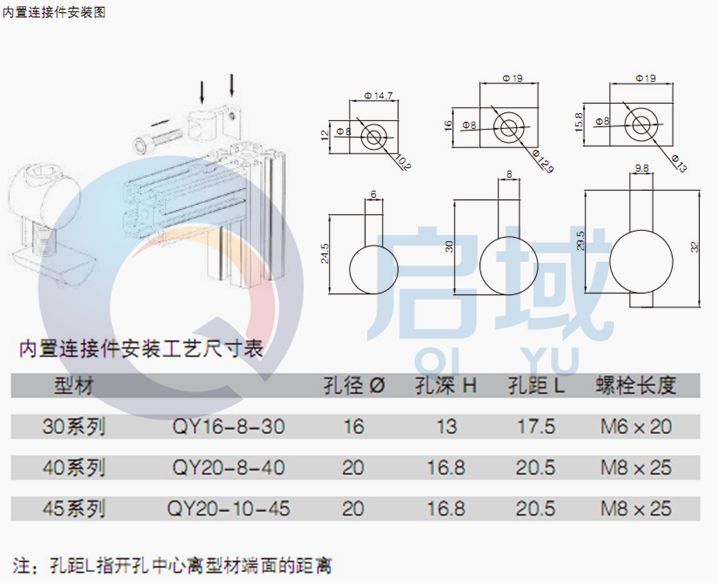

根据表格中的数据，我们可以看出，哨子连接件安装打孔一般有三种尺寸大小，具体要根据选择的型材系列。下图是它的详细图纸，图纸上有标明孔径、孔深、孔距，大家可以看看。

内置连接件

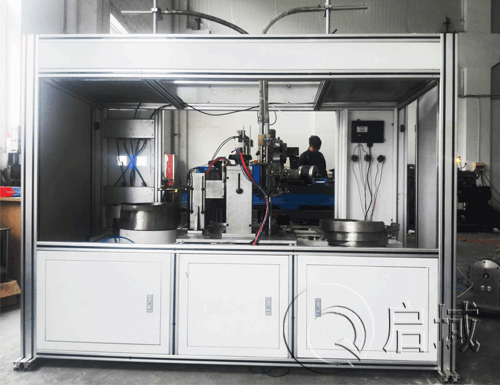

内置连接件是型材内部连接件的一种，它主要隐藏于型材槽内，很多客户皆喜欢用这种连接件来组装框架。它不能单独使用，安装时，需要由三种配件组合使用：内置连接件+螺栓+螺母。螺栓一般使用内六角螺栓，螺母的话，可以选择弹性螺母、弹片螺母或者滑块螺母，大家可以根据自己的喜好来选择。需要注意的是，如果选择使用的是滑块螺母，那么需要把滑块螺母提前预埋到型材槽坑内。下面是哨子连接件安装示意图和我们用它组装的框架，大家可以参考下。

内置连接件安装流程
